傳力接頭產品確定零部件結構、材質、尺寸、配合關系和技術條件

2017-2-3 9:07:56??????點擊：

如果說上一設計階段是對傳力接頭產品的簡要原則規劃，那么這階段則是對傳力接頭產品進行全面、具體的技術規劃，它要確定零部件結構、材質、尺寸、配合關系和技術條件。

這是傳力接頭產品的設計定型階段。技術設計的主要內容有：繪制伸縮器與傳力接頭產品總圖、部件裝配圖、主要零部件圖，以及冷卻系統圖、傳動系統圖、電氣系統圖。提出設計計算說明書(各種計算、技術經濟指標、制造勞動量、工藝性比較數據);提出驗收與交貨技術條件、驗收質量標準多提出外購件、外協件、特殊用料的明細表，和附件、備品清單等。

對設計中采用已成功的新結構和傳力接頭產品新技術，要作出試驗記錄和結論。

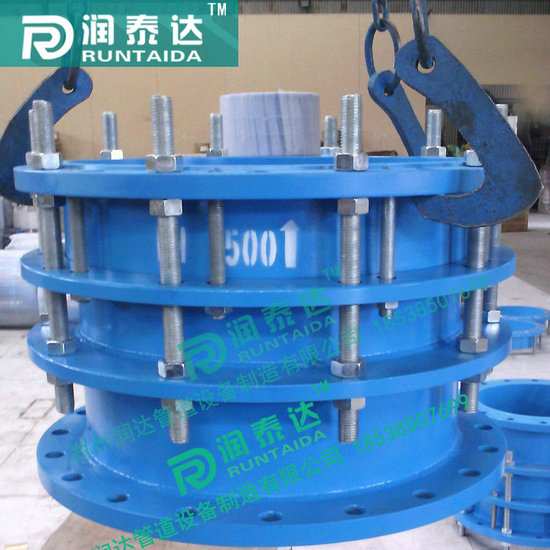

單法蘭松套傳力接頭優點：

　　 1、安裝簡單方便、方便閥門安裝、可承受管線的軸向拉力。

　　 2、單法蘭松套傳力接頭采用金屬鑄造或焊接組成，松套部位選用梯形橡膠密封圈，在壓蓋和螺栓的作用下。

3、利用橡膠壓縮彈性變形原理。迫使密封圈變形于接頭本體伸縮管外壁之間進行靜密封。

PNO.6MPa的單法蘭傳力伸縮接頭

公稱通徑 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸 L1		伸縮量	重量/kg
		法蘭外徑D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸 L1
				螺栓孔			max	min
				n/個	do		max	min
65	76	160	130	4	14	450	420	380	40	13.3
80	89	190	150		18	460				15.5
100	114	210	170							22.3
125	140	240	200	8						28.5
150	168	265	225							35.4
200	219	320	280							44.3
250	273	375	335	12						61.1
300	325	440	395		22	485	445	395	50	75.5
350	377	490	445							95.5
400	426	540	495	16						109.7
450	480	595	550	16						124.8
500	530	645	600	20						146.3
600	630	755	705	20	26	500	465	415		197.4
700	720	860	810	24	26	500	465	415		240.5
800	820	975	920		30	680	630	570	60	402.8
900	920	1075	1020							441.4
1000	1020	1175	1120	28						506.9
1200	1220	1405	1340	32	33	720	650	590		713.4
1400	1420	1630	1560	36	36	720	650	590		976.3
1600	1620	1830	1760	40	36	730	660	600		1342.5
1800	1820	2045	1970	44	39	730	660	600		1495.3
2000	2020	2265	2180	48	42	780	680	620		1900.9
2200	2220	2475	2390	52						2316.1
2400	2420	2685	2600	56						2597.3
2600	2620	2905	281O	60	48	915	790	710	80	2984.9
2800	2820	3115	3020	64						3338.4
3000	3020	3315	3220	68						3821.4
3200	3220	3525	3430	72						4357.2
